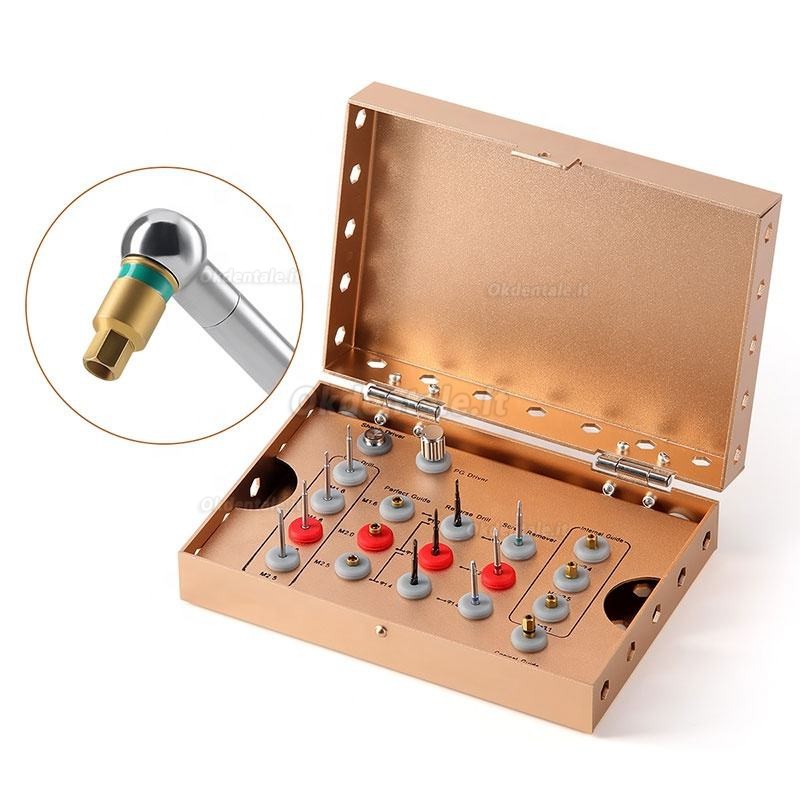

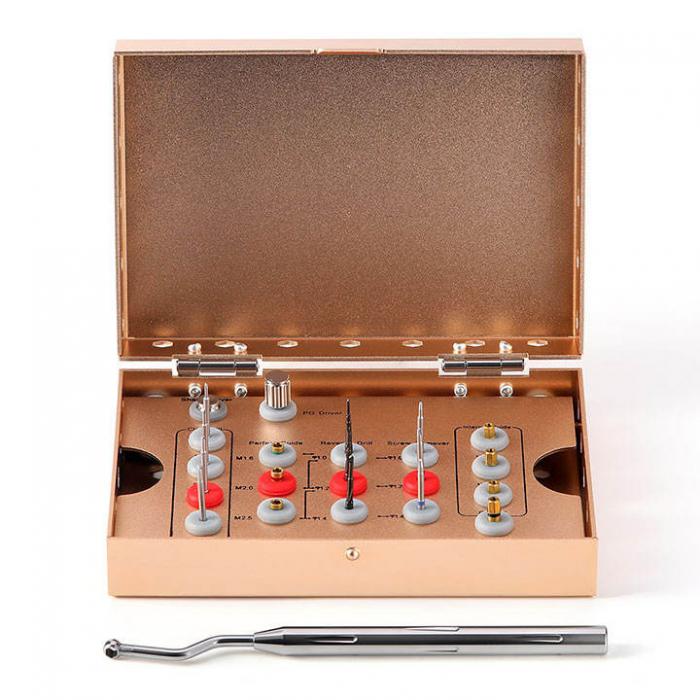

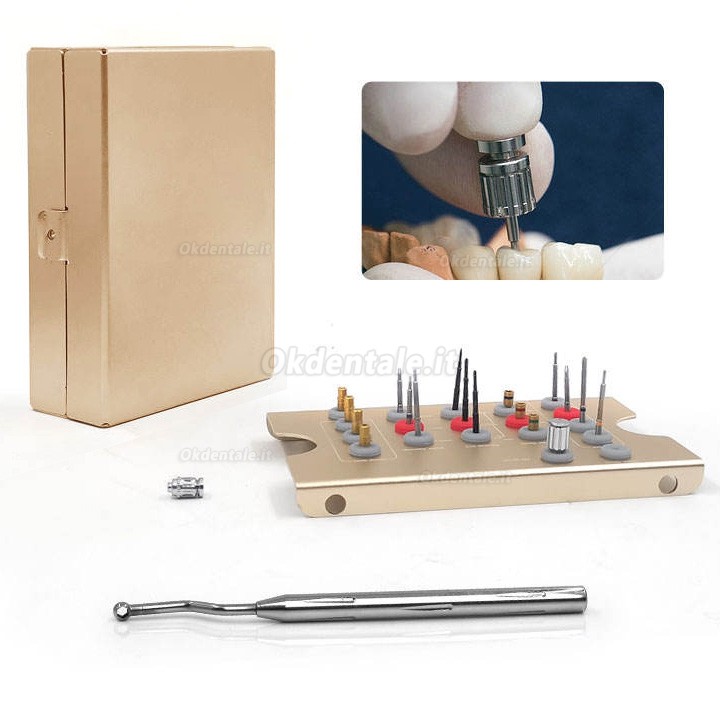

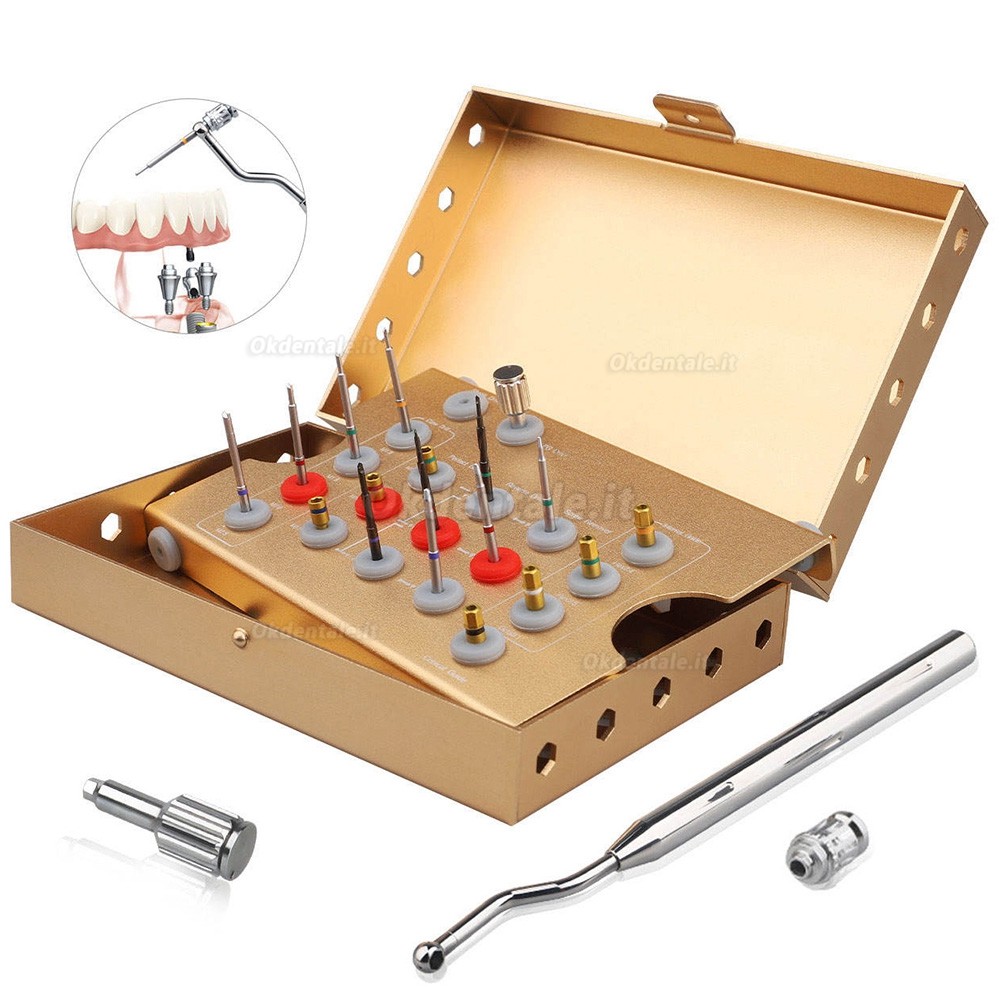

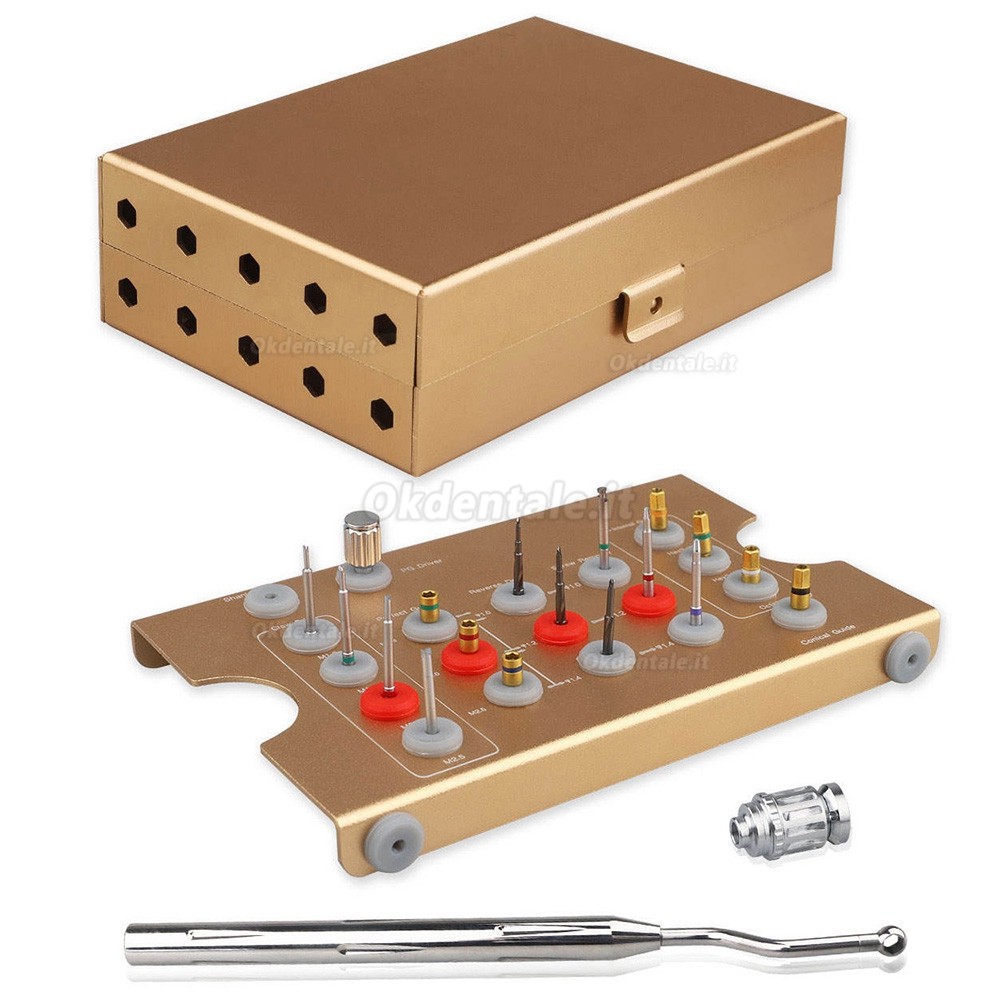

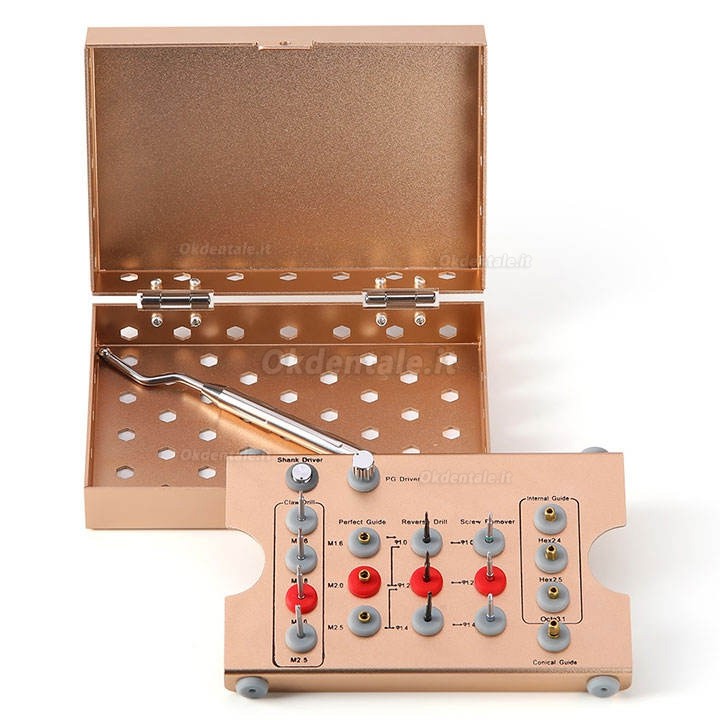

Kit per la rimozione di impianti dentali, Estrattore viti rotte per impianti

Kit composto da vari strumenti progettati per la rimozione rapida e sicura di viti fratturate (1.200 rpm senza irrigazione).

Consente di rimuovere una vite fratturata senza danneggiare o riposizionare la fixture (impianto).

Procedura rapida completabile in 3 minuti.

Idoneo alla rimozione di viti fratturate da diversi sistemi implantari.

Le viti bloccate possono essere rimosse con cricchetto.

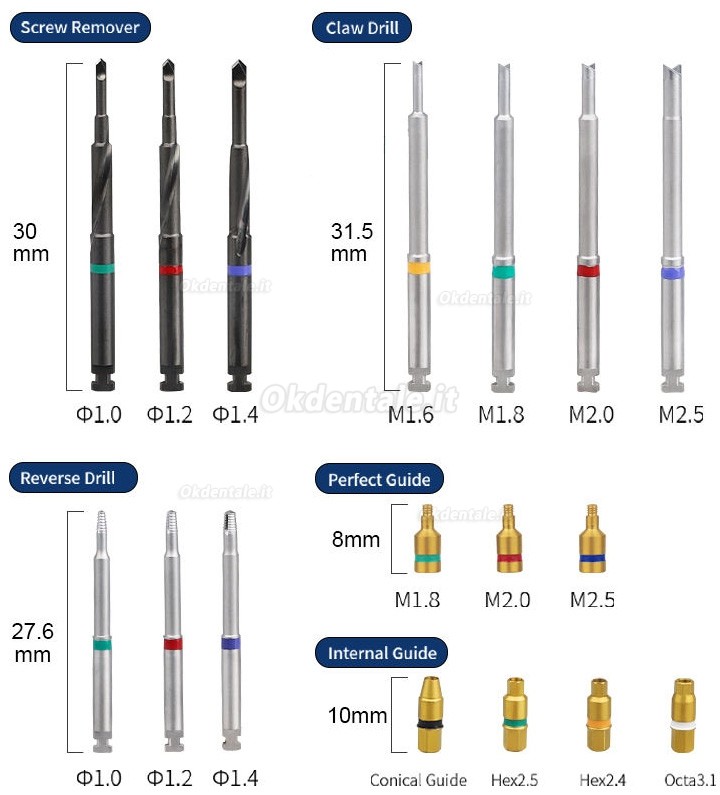

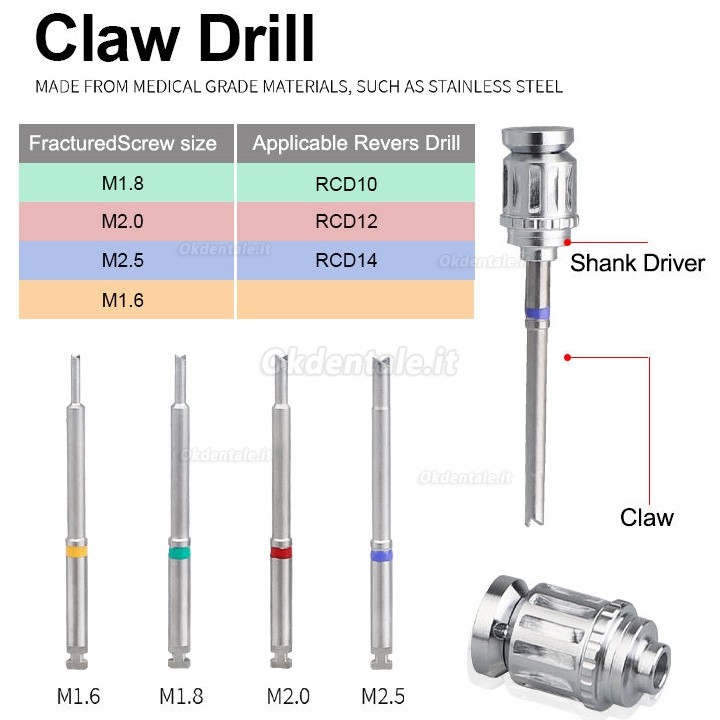

1. Claw (Gancio)

Strumento chirurgico per rimuovere una vite fratturata all’interno della fixture.

Dopo avere selezionato la misura adatta alla vite da rimuovere, utilizzare collegando una guida alla fixture (Conica/Interna/Esterna). Collegare quindi allo Shank Driver e rimuovere la vite fratturata ruotando a mano in senso antiorario.

Se la vite non può essere rimossa con la Claw, procedere con Reverse Drill e Screw Remover.

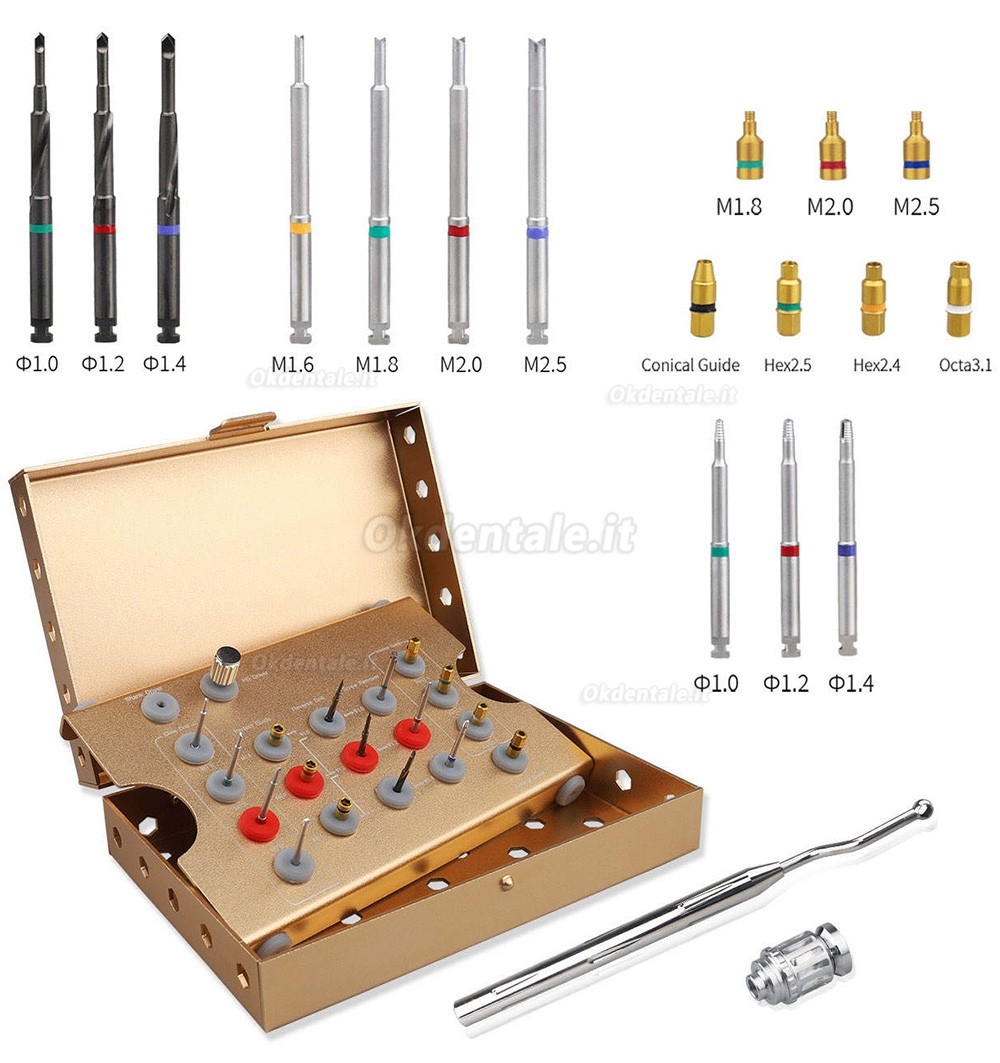

2. Reverse Drill (Fresa inversa)

Crea un foro sulla superficie di frattura della vite per l’uso successivo dello Screw Remover.

Selezionare la fresa inversa in base alla misura della vite da rimuovere e usarla collegando una guida per fixture (Perfect/Conica/Interna/Esterna).

La profondità è regolabile da 1 mm a 3 mm grazie alle tacche sul corpo fresa.

Per viti M1.6 è indicato l’uso della Claw.

Le misure delle viti di abutment più comuni sono M1.6, M1.8, M2.0, M2.5 (la lettera M indica vite metrica; il numero è il diametro esterno in mm).



3. Screw Remover (Estrattore vite)

Dispositivo per rimuovere la vite fratturata. Inserire l’estrattore adatto al foro creato con la Reverse Drill e ruotare a bassa velocità (≤ 80 rpm) in senso antiorario.

La forma conica aumenta l’attrito durante la rotazione, favorendo l’allentamento della vite.

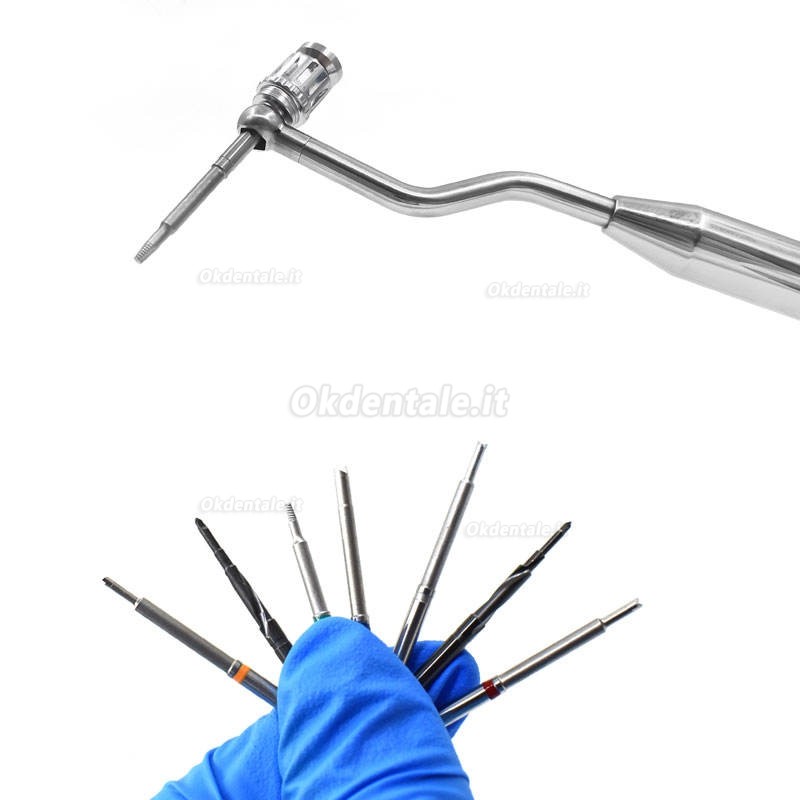

4. Shank Driver

Strumento chirurgico che si collega allo Screw Remover per l’utilizzo manuale, con chiave dinamometrica o cricchetto.

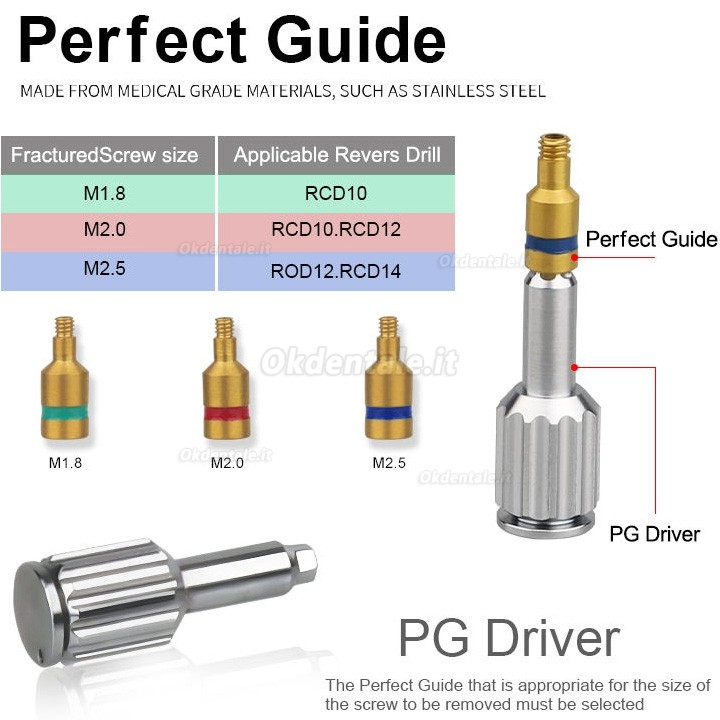

5. Perfect Guide & PG Hand Driver

La Perfect Guide guida la Reverse Drill quando la vite è fratturata nella parte inferiore della filettatura femmina della fixture. Si collega al PG Hand Driver e si applica direttamente alla filettatura femmina della fixture.

Dispone di un finecorsa interno che impedisce alla fresa inversa di superare 2 mm di profondità.



6. Guide Conica, Interna, Esterna

Guidano l’uso della Reverse Drill quando la Perfect Guide non è utilizzabile o quando la frattura è a una profondità > 2 mm nella filettatura femmina della fixture.

Selezionare la guida appropriata in base al tipo di connessione della fixture.

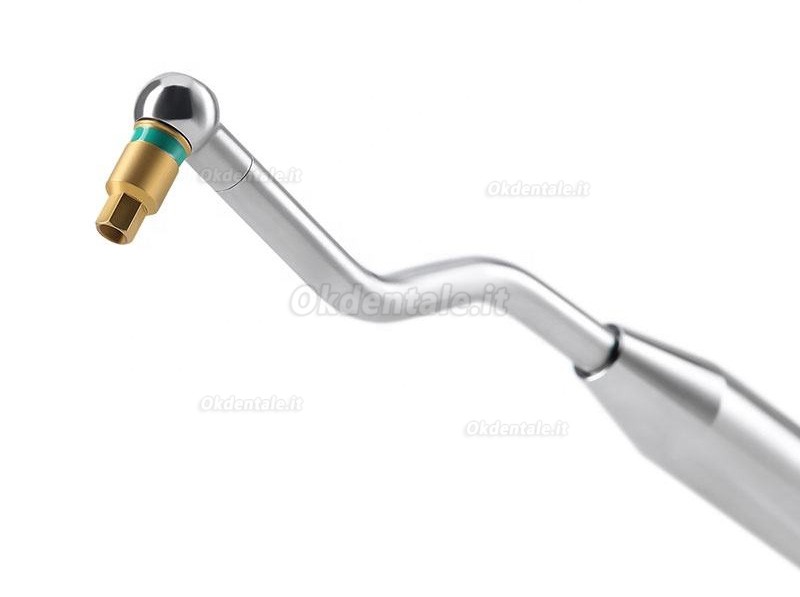

7. SR Driver Holder

Può essere fissato facilmente alla fixture collegandolo alla parte Double Hex 3,5 delle guide Conica/Interna/Esterna.
